固体蓄热电锅炉选型实例详解

一、项目概况

1、项目系乡镇办公楼，两栋建筑物均为四层，地下一层，地上三层，采暖总面积约2000m2。

室内采暖为散热片系统。

变压器总容量220KVA， 白天其余用户负荷约60KWH，夜间仅需照明，故电锅炉功率可控制在210KW以内。

2、供热采暖温度：按国家有关规定要求，结合项目性质，设计采暖室温16-18℃。

3、供热采暖时间：

主供暖时间为10：00-22：00，计12小时；

辅助供暖时间为22：00-10：00，计12小时，建筑物内值班低负荷保温供暖。

4、 峰谷电时段表：

23：00-07：00  谷电8小时  电价：0.30元/度;

07：00-10：00  平电3小时  电价：0.65元/度;

10：00-22：00  峰电12小时 电价：0.85元/度;

22：00-23：00  平电2小时  电价：0.65元/度。

5、拟采暖选用固体蓄热电锅炉：采用全自动常压固体蓄热电锅炉采暖技术，充分利用低谷电。

6、系统组成：锅炉房系统采用固体蓄热电锅炉供暖，即由固体蓄热电锅炉直接向采暖用户供暖，蓄热固体模块温度在700℃左右，回水温度30℃。系统整体由PLC控制，不需要人工值守，也不需要储水箱。整个采暖过程是可以自动控制并可以通过互联网远程监视及操作。

二、系统供暖原则

采暖供热集中在10：00-22：00，计12小时，其他时段12小时相对供热要求低一点仅进行保温供暖的原则。

三、运行方式

根据用户性质和供暖总面积较小的特点，采暖方案设计要做到在保证局部时段供暖质量的前提下，使其初投资和运行费达到一个组合，以达到技术经济比。

本方案运行方式： 考虑到节省运行费用，本方案采用全低谷电8小时蓄热方案 ，在每个采暖日充分使用低谷电，不用平电、避开高峰电。下面就这种情况计算锅炉的功率。

四、采暖热指标

1、 在10：00-22：00时段，建筑采暖正常补充热指标为：50w/m2.h

2、 在22：00-10：00时段，建筑采暖保温补充热指标为：10w/ m2 .h（满负荷的20%）

五、蓄热式电锅炉及蓄热模块的选型

1、 运行方式

蓄热电锅炉采用全谷电8小时加热方式。即晚上23：00-7：00低谷电时段8小时锅炉边用蓄热模块蓄热边向建筑进行低负荷供暖、其他时段16小时锅炉不需要用电加热，由蓄热装置向建筑供暖。

2、 每天采暖热负荷

（1）在10：00-22：00时段，12小时正常采暖期间热负荷：2000m2×50W/ m2.h×12h=1200KW。

（2）在22：00-10：00时段， 12小时保温采暖期间热负荷：2000 m2×10W/ m2.h×12h =240KW。

（3）日总供暖负荷1200KW +240KW =1440KW。

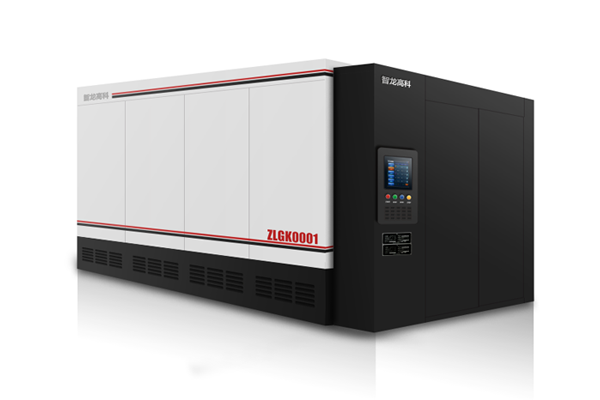

3、固体蓄热电锅炉选型

（1）总蓄热负荷功率=正常供暖期间12h热负荷1200KW+保温供暖期间4h热负荷80KW（8小时边蓄热边低负荷供暖符合为160KW) =1280KW。

（2）锅炉功率=总供热负荷功率÷8h+边蓄边直接供暖符合=1280÷8+20= 180KW/h。

（3） 锅炉选型热功率= 180KW/h×1.05=189KW/h；

 注：1.05------锅炉选型余量和系统管道热损失系数。

（4）满足2000平方米建筑采暖要求，锅炉总功率为190KW。

（5）再考虑到电锅炉的取热及水路循环所需的负荷，则整个固体电蓄热锅炉功率在200KW即可。
